LOCO PILOT ( LDCE GUIDE)

WDG-3A - ट्रेन डायनामिक्स (Train Dynamics)

Train Dynamics

Knowledge of different forces which were developed on loco and load during train working and train handling is called train dynamics.

Importance-

• It reduce train parting cases

• It reduce train stalling cases

• It reduce wear tear of mechanical parts

ACT (RS) ABB Loco (Hindi) (12 डेड लोको संचलन Dead Loco Movement)

अध्याय-12

डेड लोको संचलन

(अधिक जानकारी के लिए रेलवे बोर्ड पत्र संख्या.
2000/M(L)/466/803/Pt. dated 28.06.2006 देखे)

E 70 ब्रेक सिस्टम युक्त 3 फेज लोको के डेड लोको के रुप में क्लियर करना- यह लोको 70 इलेक्ट्रो न्युमेटिक ब्रेक सिस्टम युक्त है। इन लोको को IRAB-1/28LAV-1 तथा E 70 ब्रेक सिस्टम युक्त लोको के साथ डेड लोको के रुप में क्लियर किया जा सकता है। प्रचलित AC लोको के साथ इंन लोको को लगाने पर BCE/MRE आपस में जुड़ नही सकते है, इसलिए इन डेड लोको में लाईव लोको से SA-9 लगाने पर डायरेक्ट लोको ब्रेक नही लगेंगे परंतु BP ड्राप होने पर कंजक्शन में लोको ब्रेक आयेंगे।

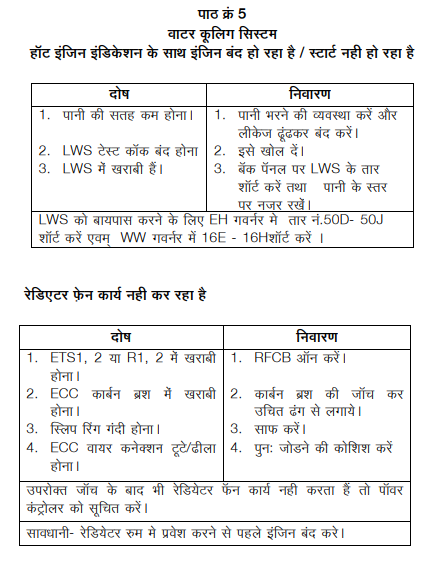

WDG-3A - COOLING WATER SYSTEM (Eng / Hindi)

COOLING WATER SYSTEM

The purpose of cooling water system is to cool engine equipment as well as engine block, inlet air, lube oil and TSC.

Description - Chemical treated water is filled in this system to avoid corrosion, scaling forming and leakages will visible easily.

On WDG3A loco pressurized water cooling system is provided. Centrifugal water pump is provided on left side free end of the engine, which gets drive from extension shaft no. 1 gear. System capacity is 1210 liters. Filling cap provided on expansion tank No.1.

WDG-3A - Modifications - Digital Water Level Indicator (Eng / Hindi)

Modifications

Digital Water Level Indicator

It is provided in loco pilot cab, its sensor is fitted in expansion tank no. 1, it shows water level in the tank. On this indicator colour indication lamp are provided

1. Green (full)

2. Yellow (half) (danger below 50 %)

3. Red (danger below 20%)
